La impresión de gran formato incluye impresión en rollo (disponible en el calculador Impresión de gran formato) e impresión UV en medios rígidos (disponible en el calculador Impresión UV en medios rígidos + corte).

Principios generales para la impresión de gran formato

Escala de proyectos:

Prepara todos los archivos a escala 1:1.

Sangrado:

  • Los trabajos deben prepararse sin sangrados
  • excepción - trabajos destinados a ser pegados en superficies duras – en ese caso, añade 5 mm de sangrado por lado.

Marcas de corte:

  • No añadas marcas de corte ni otras marcas de impresión.
  • Coloca un marco negro delgado alrededor del trabajo (línea de cabello).

Colorimetría:

  • Para obtener un negro completo y oscuro, utiliza un color compuesto por: 33%C 33%M 33%Y 100%K.
  • Para materiales retroiluminados, usa componentes: 60%C 55%M 50%Y 100%K.

Agrupación de usos:

  • Si un proyecto contiene más de un uso, cada uso debe estar rodeado por un marco delgado, y la distancia entre ellos debe ser de al menos 5 mm.
  • En el calculador, en el campo "corte adicional para usos", ingresa el número de usos.

Corte de placas de PVC:

  • Al cortar impresiones en placas de PVC, pueden ocurrir astillas de tinta en los bordes. Para evitarlo, en el diseño gráfico evita extender colores oscuros y saturados hasta el borde.

Reglas específicas para la impresión de gran formato en rollo

Tecnologías de impresión

  • Máquinas: Mimaki JV330, Canon Colorado 1650.

Especificaciones técnicas

  • Ancho máximo de impresión: Según las especificaciones del dispositivo.
  • Trabajos más grandes se imprimen en paneles con solapas de 15 mm.
  • Puedes agrupar usos más pequeños en un solo archivo y enviarlo como un solo pedido.


Reglas específicas para la impresión UV en medios rígidos


  • Tamaño máximo de uso: 1250 mm x 2480 mm
  • Tamaño mínimo de uso: 100 mm x 100 mm.
  • Coloca un marco negro delgado alrededor del proyecto (línea de cabello).
  • Si un proyecto contiene más de un uso, cada uno debe tener un marco separado, y la distancia entre ellos debe ser de al menos 5 mm.

Impresión estándar – CMYK

Impresión única en sustratos sin usar color blanco.
Preparación del archivo: Sin requisitos adicionales, archivo en espacio de color CMYK.

Impresión CMYK + Blanco

El proyecto debe consistir en dos páginas:

Primera página – proyecto en color en CMYK.
¡ATENCIÓN! Los objetos en color CMYK (0,0,0,0) o sin color asignado permanecerán sin imprimir.

Segunda página – proyecto para la subimpresión blanca.
Preparación: Todos los elementos para imprimir en color blanco deben configurarse como 100% Black (K 100).

Orden de las capas según el tipo de sustrato:

Tipo de sustratoOrden de las capas
Sustratos transparentes (incoloros, no autoadhesivos)Observador → Sustrato incoloro → CMYK → Blanco
Películas autoadhesivas transparentesObservador → CMYK → Blanco → Película → Adhesivo

Si necesitas otro orden de capas, por ejemplo, para una etiqueta pegada desde el interior de una ventana, añade una anotación en las observaciones, por ejemplo:
➡ Observador → (ventana) → Adhesivo → Película → CMYK → Blanco – imagen reflejada.

Impresión para retroiluminación

Impresión doble para una mejor intensidad de color:

CMYK + CMYK en sustratos que dispersan la luz

CMYK + BLANCO + CMYK en sustratos transparentes

¡Atención!: La capa de subimpresión blanca que cubre todo el proyecto es generada por el operador.

Impresión solo en color negro

Opción solo para sustratos de color.
Archivo en CMYK con elementos que contienen solo el componente Black (K).
Es posible imprimir transiciones tonales del 5% al 100% de negro.

Impresión solo en color blanco

Opción para sustratos de color.
Preparación del archivo:

  • El color blanco configurado como 100% Black (K 100) (esto significa "Imprime color BLANCO aquí").
  • No es posible imprimir transiciones tonales en color blanco.
  • Tamaño mínimo de fuente: 10 pt (para legibilidad).

Notas importantes

Impresión en material PET – cortar al borde puede causar astillado de tinta. Recomendamos dejar un área sin imprimir de 2 mm desde el borde.

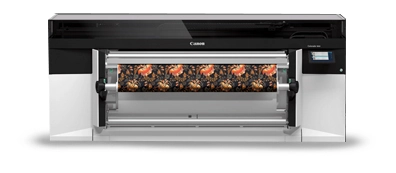

Especificaciones técnicas de impresión en la máquina Canon Colorado 1650

ParámetroDetalles
MáquinaCanon Colorado 1650
Tecnología de impresiónPiezoeléctrica, impresión de inyección de tinta UVgel
ColoresCMYK
Formato máximo de impresión1600 mm
Resolución y tramaImpresión a 4 colores, 1800 dpi, trama estocástica
Apariencia de la impresiónPosibilidad de obtener un efecto mate o brillante independientemente del acabado del soporte
Colores y perfiles ICCISO Coated (Fogra 27) u otro según el perfil adjunto
Impresión de pruebaPosibilidad de impresión gratuita de un fragmento del trabajo o del trabajo completo en reducción
Tamaño mínimo de textoLegibilidad asegurada para fuentes de 10 pt
Registro de coloresDesplazamientos de color imperceptibles
Impresión a doble caraNo es posible la impresión a doble cara
Resistencia a UV y aguaDurabilidad garantizada de los colores hasta 1 año. La durabilidad se puede extender mediante laminación con película UV
Opciones de acabado- Laminación con película protectora (mate o brillante) - Pegado en soportes rígidos: placas de espuma, PVC espumado, cartones - Encuadernación con listones - Corte de formas
AplicacionesCarteles, pancartas, tableros publicitarios, vallas, stands, publicidad móvil

 Información adicional:

Especificación de medios disponibles Materiales para impresión de gran formato en rollo.
Impresión de prueba – es posible solicitar una impresión de prueba de un fragmento del trabajo o del trabajo completo en reducción.

Canon Colorado 1650 es una solución moderna en impresión de gran formato, ofreciendo alta precisión, resistencia y flexibilidad en la elección del efecto mate o brillante, independientemente del tipo de soporte.

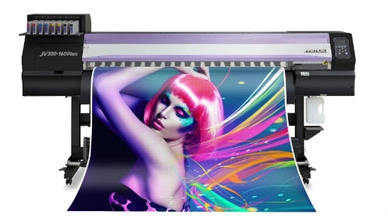

Especificaciones técnicas de impresión en la máquina Mimaki JV300-160

ParámetroDetalles
MáquinaMimaki JV330
Tecnología de impresiónPiezoeléctrica, impresión de inyección de tinta UV Gel
ColoresCMYK
Formato máximo de impresión1600 mm
Resolución y tramaImpresión a 4 colores, 1440 dpi, gota de 4-6 picolitros, trama estocástica
Apariencia de la impresiónMimaki JV300-160 asegura la máxima precisión de impresión entre los dispositivos solventes
Colores y perfiles ICCISO Coated (Fogra 27) u otro según el perfil adjunto
Impresión de pruebaPosibilidad de impresión gratuita de un fragmento del trabajo o del trabajo completo en reducción
Tamaño mínimo de textoLegibilidad asegurada para fuentes de 10 pt
Registro de coloresDesplazamientos de color imperceptibles
Impresión a doble caraNo es posible la impresión a doble cara
Resistencia a UV y aguaDurabilidad garantizada de los colores hasta 1 año. La durabilidad se puede extender mediante laminación con película UV
Opciones de acabado- Laminación con película protectora (mate o brillante) - Pegado en soportes rígidos: placas de espuma, PVC espumado, cartones - Encuadernación con listones - Corte de formas
AplicacionesCarteles, pancartas, tableros publicitarios, vallas, stands, publicidad móvil

Información adicional:

La especificación de medios disponibles se encuentra en un documento separado: "Especificación de materiales disponibles en impresión UV".
Impresión de prueba – es posible solicitar una impresión de prueba de un fragmento del trabajo o del trabajo completo en reducción.

Mimaki JV300-160 es una solución moderna en impresión solvente, ofreciendo alta precisión, durabilidad e intensidad de color, ideal para diversas aplicaciones publicitarias y decorativas.

Especificaciones técnicas de impresión en la máquina OCÉ ARIZONA 135 GT

ParámetroDetalles
MáquinaOCÉ ARIZONA 135 GT
Tecnología de impresiónPiezoeléctrica, impresión de inyección de tinta UV curada con luz UV en tecnología Océ VariaDot™
ColoresImpresión de inyección de tinta a 5 colores (CMYK + Blanco)
Formato máximo de impresión1,25 m x 2,5 m
Resolución y tramaImpresión CMYK + Blanco Tamaño de gota: 6-42 picolitros Resolución comparable a 1440 dpi Trama estocástica
Apariencia de la impresiónGrano significativamente menor, alta nitidez de imagen, transiciones tonales suaves, efecto cercano a la calidad fotográfica
Colores y saturaciónPosibilidad de aplicar gotas de 6-42 picolitros asegura saturación completa e intensidad de color alta
Tamaño mínimo de textoPosible impresión de texto legible desde 6 pt
Registro de coloresAutomático
Registro de la parte delantera y trasera de la impresiónTolerancia de registro: 3 mm
Resistencia a UV y aguaDurabilidad garantizada de los colores hasta 1 año
Opciones adicionalesCorte de formas
AplicacionesTableros publicitarios, stands, POS, displays, publicidad móvil, vitrales, paneles y muchos más.
Materiales soportadosPosibilidad de impresión en soportes rígidos y flexibles (películas): PVC, plexiglás (PMMA), placas de espuma, KATZ, compuestos, Tu-Bond.

Información adicional:

La especificación completa de medios disponibles se encuentra en el documento: "Especificación de materiales disponibles en impresión UV".

OCÉ ARIZONA 135 GT es una solución moderna para impresión en materiales rígidos y flexibles, ofreciendo reproducción precisa de detalles, colores intensos y amplias posibilidades de aplicación en publicidad y decoración.





MaterialDescripción y aplicaciónAncho de impresiónGarantía
Película monomérica (brillante/mate)Película autoadhesiva de 2 años para aplicación en superficies planas.1560 mm1 año
Película monomérica transparentePelícula autoadhesiva de 2 años, que deja pasar la luz. Usada para imitar vidrio coloreado en ventanas o plexiglás.1330 mm1 año
Película perforada ONE WAY VISIONDeja pasar el 40-60% de la luz, asegurando visibilidad desde el interior. Ideal para escaparates y ventanas de vehículos.1480 mm1 año
Película fundidaPelícula autoadhesiva de 5 años para superficies curvas, por ejemplo, vehículos con relieves. Se recomienda laminación.1330 mm2 años
Película autoadhesiva Backlit para retroiluminaciónPelícula polimérica translúcida de 5 años que deja pasar el 40% de la luz. Ideal para cajas de luz retroiluminadas, reduciendo costos de transporte.1330 mm1 año
Película Backlit sin adhesivo para retroiluminaciónPelícula de poliéster de 200 mic, usada en cajas de luz retroiluminadas, tiendas, pubs. Alternativa más económica al plexiglás.1230 mm1 año
Canvas (lienzo)360 g/m², 100% algodón, resistente a la rotura de tinta. Destinada a tensar en marcos.1330 mm-
Poster/Rollup Block OutPelícula de polipropileno blanca y mate con reverso opaco. Resistente al agua y arañazos. Usada en sistemas de roll-up.1230 mm-
Película autoadhesiva WallArt (fotomural)Película blanca y mate con adhesión reducida, fácil de remover y reposicionar. Usada en paredes y muebles.1330 mm-
EASY DOT matePelícula monomérica con adhesivo DOT, que facilita la aplicación sin burbujas. Ideal para P.O.S., escaparates, decoraciones interiores y de muebles.1330 mm-
EASY DOT brillo1560 mm -
Papel tapiz vinílicoPapel tapiz vinílico sobre base de fliselina de 350 g/m², resistente a arañazos, con certificación de no inflamabilidad B1.1560 mm-
Papel tapiz Eco - ERFURTPapel tapiz de celulosa y fliselina de 1900 g/m², sin PVC ni metales pesados, fácil de remover. Adecuado para escuelas, hospitales, restaurantes.1560 mm-

Guías de aplicación de fotomurales disponibles aquí: Guía de aplicación de fotomurales.pdf

MaterialDescripción y aplicaciónAncho de impresiónGarantía
Papel 140gPapel de póster de alta calidad con recubrimiento satinado. Ideal para la impresión de gráficos expuestos en interiores y publicidad exterior a corto plazo.148 mm-
Papel 200gPapel rígido y grueso de alta calidad para aplicaciones interiores y publicidad exterior a corto plazo.1480 mm-
Banner Frontlit 450 Hi QualityTejido de vinilo recubierto para impresión a una cara, resistente a condiciones climáticas y bajas temperaturas. No se endurece ni se agrieta, lo que asegura calidad duradera. Usado en publicidad exterior – pancartas, paredes de edificios, elementos decorativos de stands de ferias. Fácil transporte en rollo y gran resistencia a desgarros lo hacen ideal para presentaciones móviles.1550 mm1 año

Nota:

Según los datos del fabricante, las tintas muestran una resistencia a UV de 3 años en condiciones de exposición exterior. Los términos de garantía indicados en las descripciones se refieren al uso exterior. En aplicaciones interiores, la durabilidad de las impresiones puede extenderse de 2 a 3 años.



MaterialDescripciónAplicaciónFormato máximo de impresión
PVC espumado Light (blanco y de colores)Bajo precio, estructura ligera, resistencia a químicos. Un lado protegido con película protectora. Posibilidad de impresión a doble cara.Tableros informativos, publicidad, decoraciones.1250 x 2500 mm
Placa de espuma KapaPlaca ligera con núcleo de espuma. Alta rigidez y suavidad de superficie.Impresión de tableros publicitarios, exposiciones, decoraciones interiores.1000 x 1400 mm

KATZ Display Board



Placa ecológica para aplicaciones interiores, hecha de cartón sólido.POS, placas, pósters, gadgets, soportes, expositores.1220mm x 2440 mm.
Plexiglás (transparente, blanco, de colores)Material duradero resistente a UV y condiciones climáticas. Posibilidad de subimpresión en color blanco.Cajas de luz retroiluminadas, tableros publicitarios, luminarias.1250 x 2500 mm
PENTAPRINT - película de PVC 0,5 mmDuradera, resistente a químicos y UV, flexible en procesamiento.Etiquetas, pegatinas, letreros publicitarios, calendarios.1000 x 1400 mm
Tu-Bond 3mm (aluminio-polietileno-aluminio)Placas compuestas ligeras y rígidas. Duraderas y resistentes a condiciones climáticas.Letreros, tableros, soportes publicitarios.1250 x 2500 mm
Película PET 0,8 mm (polietileno tereftalato)Película transparente resistente a daños mecánicos y condiciones climáticas.Placas, protectores de pósters.1250 x 2000 mm
Película autoadhesiva Backlit para retroiluminaciónPelícula polimérica translúcida, impresión doble CMYK para colores intensos cuando se ilumina.Cajas de luz retroiluminadas, publicidad luminosa.1250 x 2500 mm
Película Backprint para retroiluminación sin adhesivoPelícula de poliéster con capa dispersante de luz, impresión doble CMYK.Cajas de luz publicitarias, exposiciones retroiluminadas.1250 x 2500 mm

Notas adicionales:

Corte de plexiglás

Impresión UV: Garantiza alta calidad y durabilidad de gráficos en materiales rígidos.

Laminados

Laminados(1,6mm) – material muy duradero. Amplia gama de tonos asegura un número ilimitado de aplicaciones y efectos diversos. Material ideal para placas de identificación exteriores, letreros, tableros informativos. Recomendado también para marcar fichas, identificadores, certificados, tarjetas de visita, llaveros y una serie de otras aplicaciones.

Laminado LZ-901-016 negro

Laminado LZ-902-016 blanco

Laminado LZ-903-016 rojo

Laminado LZ-904-016 azul

Laminado LZ-905-016 verde claro

Laminado LZ-906-016 amarillo

Laminado LZ-914-016 verde oscuro

Laminado LZ-930-016 titanio

Laminado LZ-992-016 dorado arenado

Laminado LZ-991-016 plateado cepillado

Laminado LZ-990-016 dorado cepillado

Laminado LZ-993-016 plateado arenado

Grosor 1,6mm




Laminados Laserthins

Línea de laminados de estructura delgada (0,8mm). Decoran sutilmente trofeos/copas. Ligeros y al mismo tiempo muy duraderos, garantizan la más alta calidad de grabado. Destinados para uso interior.

Laminado Laserthin LZ-998-008 plata fría

Laminado Laserthin LZ-9346-008 titanio

Laminado Laserthin LZ9372-008 plata cálida

Grosor 0,8mm

Laminados Reverse

Línea de laminados única debido al método de procesamiento láser. El grabado de la capa inferior del material deja la superficie exterior perfectamente lisa, y el grabado en sí permanece limpio durante mucho tiempo. Gracias a la resistencia a los rayos UV, estos laminados son recomendados para uso tanto interior como exterior.

Laminado Reverse LZR-901-016 negro

Laminado Reverse LZR-992R-016 dorado

Laminado Reverse LZR-993R-016 plateado

Grosor 1,6mm

Películas autoadhesivas metalizadas

Películas autoadhesivas flexibles que se adhieren perfectamente a superficies curvas y planas. Gracias a la fácil aplicación en cualquier forma, son excelentes para un número infinito de aplicaciones. Delgadas y muy duraderas, resistentes a altas temperaturas (80oC), abrasión y solventes. Probadas en muchas áreas, incluso en condiciones industriales.
Película autoadhesiva ULT-90 dorado

Película autoadhesiva ULT-91 plateado

Grosor 0,1mm

Aluminio anodizado

Material recomendado para la fabricación de placas de identificación y otras placas descriptivas. El haz láser YAG causa decoloración del aluminio a blanco. Esto permite obtener una imagen de muy alto contraste y alta calidad. Con el haz CO2, la decoloración es más débil.
Aluminio anodizado Grawal azul

Aluminio anodizado Grawal rojo

Aluminio anodizado Grawal verde

Aluminio anodizado Grawal negro

Grosor 1mm

Aluminio lacado

Material en el que se puede realizar un gráfico atractivo en color negro (CO2) o blanco (YAG) sin usar ninguna sustancia ni aditivos. Ideal para la fabricación de placas interiores, placas, identificadores, premios, etiquetas.
Alumamark 05252-D latón

Alumamark 05205-D rojo

Alumamark 05208-D verde

Alumamark 05209-D azul

Alumamark 05266-D plateado

Grosor 0,5mm

Aluminio ennegrecido 05974D negro

Aluminio ennegrecido:

  • color del grabado CO2 plata-blanco
  • color del grabado YAG blanco

Material resistente a la acción de factores externos, asegura un grabado plata-blanco duradero, resistencia a altas temperaturas y corrosión. La capa protectora previene daños al material.
Grosor 0,1mm y 0,5mm

Acero inoxidable

El acero inoxidable es un material excepcionalmente duradero y práctico, y al mismo tiempo noble y elegante. Se caracteriza por su alta resistencia a los arañazos, así como por la facilidad de procesamiento, formación y unión de los elementos fabricados con él, además de la resistencia y rigidez del material. Recomendado para placas de identificación, tableros, trofeos y otros gadgets.

Material dedicado al grabado láser.

Grosor 0,4mm

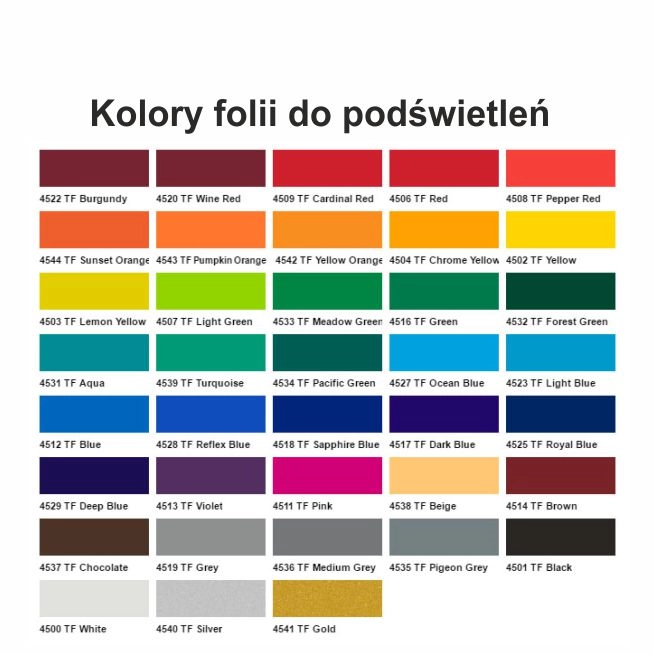

Colores disponibles de películas para retroiluminación – Avery 4500 TF
